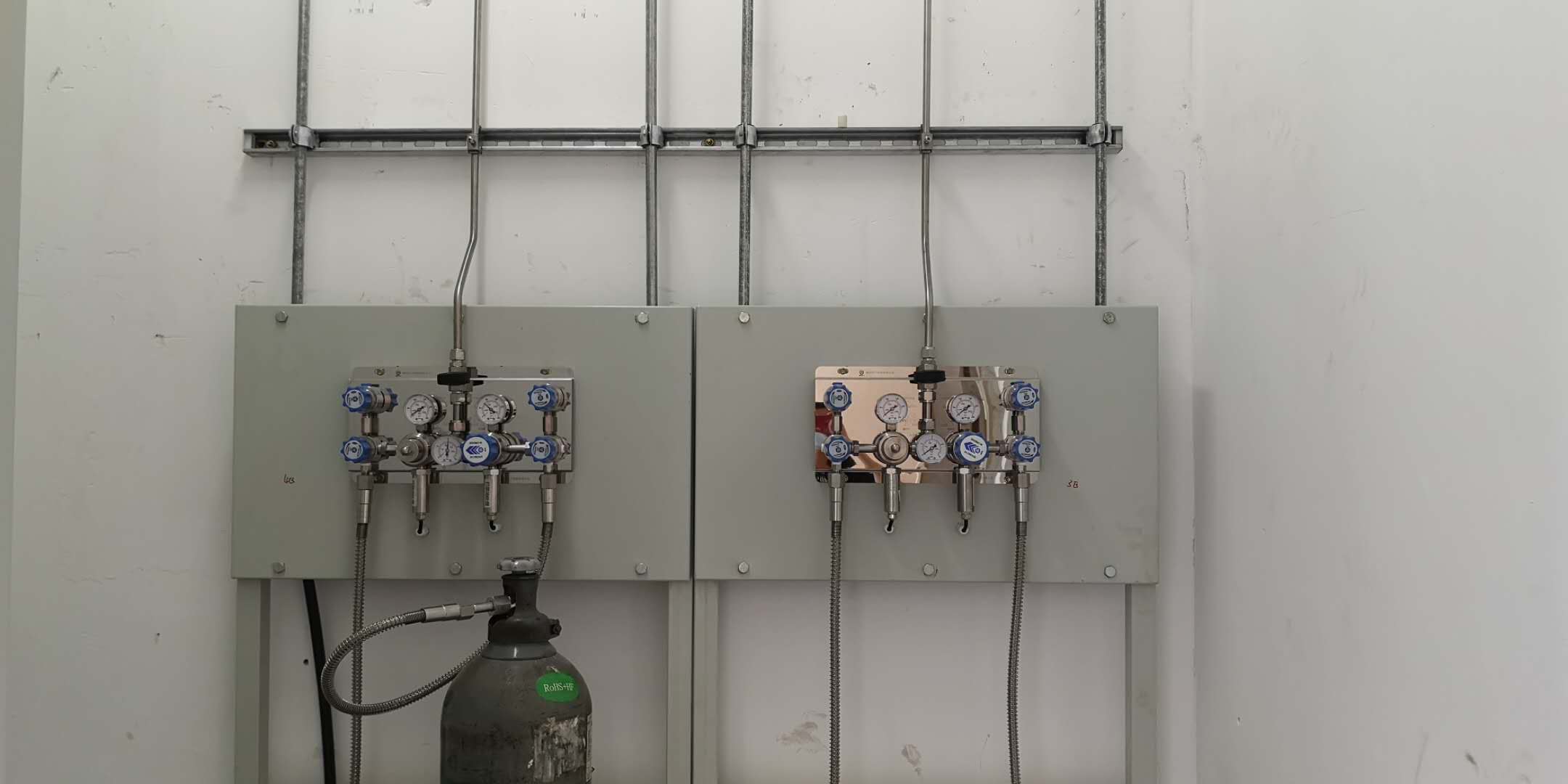

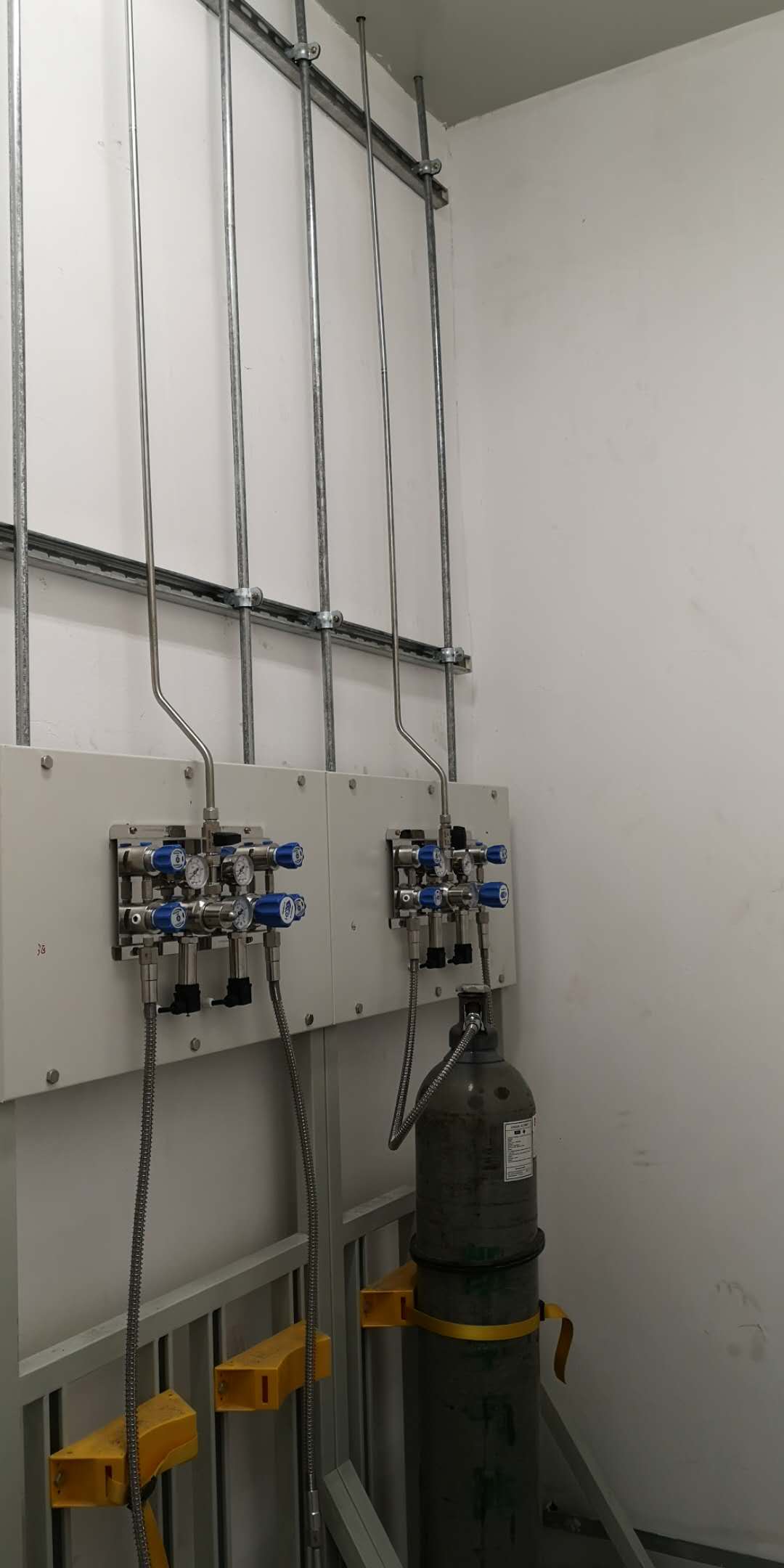

该产品是集中充气或供气的装置，它是将多只钢瓶气体通过阀门、导管联接到汇流总管，以便同时对这些钢瓶充气；或者经减压、稳压后由管道送到用气端，以保证用气器具的气源压力稳定可调，并达到不间断供气的目的。汇流排由左右两根汇流主管道组成，中间有四只高压阀门，分别控制左右两组汇流管，每组有相当数量的分阀，软管及卡具连接气瓶，中间装有一块高压表，用来检测汇流管内的压力，高压阀门上方分别有两组减压器，以便控制调节使用压力及流量，减压器上方分别有两只低压阀门，用来控制两排汇流切换时的低压气体，汇流低压主管道装有一只低压总阀门，用来控制低压管道的气体。



气体汇流排适用于气体消耗量较大的企业，其原理是将瓶装气体通过卡具及软管输入至汇流排主管道，经减压，调节，通过管道输送至使用工地，本产品适用的介质有氧气、氢气、氮气、空气、液化石油气、溶解乙炔气等气体，主要用于工矿企业、医疗机构、科研院校等用气量大的单位。

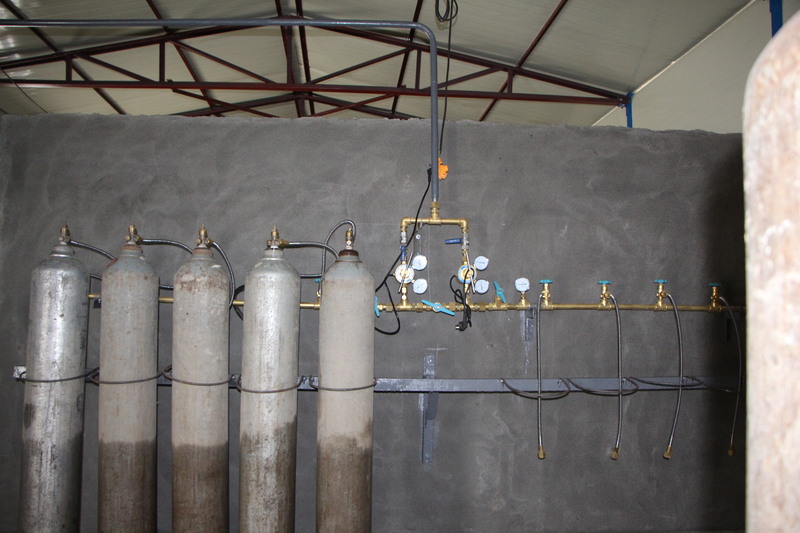

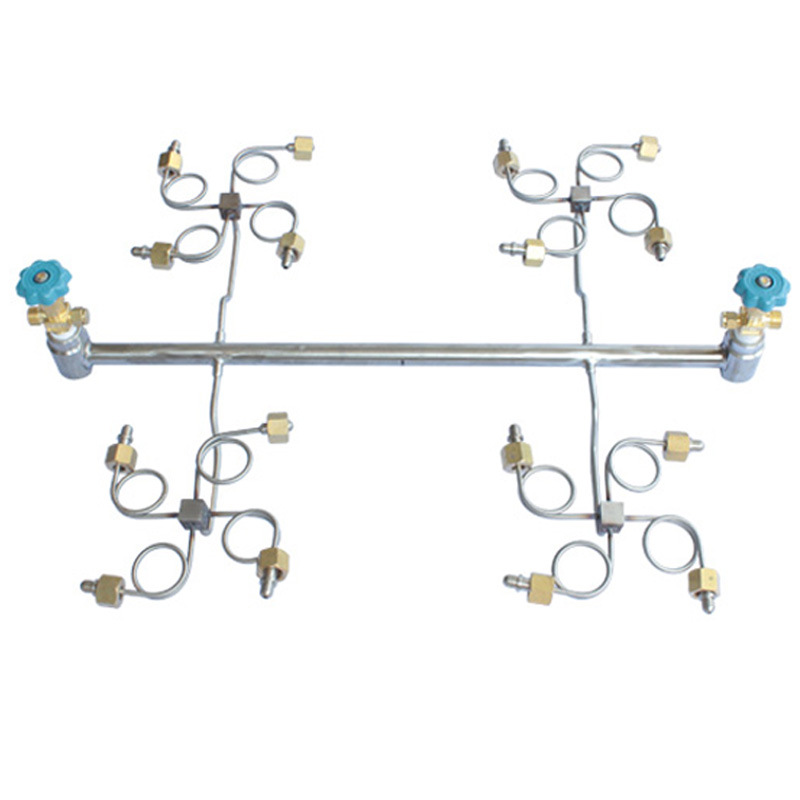

充灌排（又称充装台、灌充台、灌充排）用作充灌气瓶的灌充装置，用固定支架安装在灌充间的防爆墙上，它由左右两个集容管组成。中间有两个高压阀连接，把整个充氧台分为两组，每组有相当数量的充氧分阀和一个放气阀组成，每次可灌充相当数量的气瓶，这样两组可轮番工作。中间装有压力表，安全阀以保证安全可行。充灌氧气时在进入集容管前，下部装有气水分离器一个，以便及时在充瓶前分离氧气中的水份，净化氧气的纯度。防倒链是用于围圈氧瓶起固定作用的。

产品特点

充装注意事项：

1、必须严格遵守2000年国家质监总局颁布的《气瓶安全监察规程》的充装规定；

2、充装前要对气瓶认真检查，逾龄气瓶不得充装；来路不明与所充气体介质不一样的气瓶不得充装；充气时，注意瓶温与压力变化，充气后在20℃时的压力，不得超过气瓶公称工作压力；

3、充氧台制造必须符合《永久气体充装站安全技术条件》的技术要求，充氧台的管线与氧气接触部件，必须用四氯乙烯进行脱脂处理，氮气吹除，不得有油脂；

4、切换阀倒换时，必须缓慢开启，待压力升至5Mpa再将阀门全开；

5、永久气体的充灌装置必须防止可燃气体与助燃气体错装和防止不相等气体的错装，杜绝氢氧气瓶的混装，应采用永久气体防错装接头充瓶装置；

6、充装台每隔一年作一次水压实验。

技术参数



充氧压力与温度关系：

充氧压力是以温度在20℃为标准的，如充瓶时氧瓶的温度改变，那么灌充奢也相应改变，其相对情况按理论计算如下：

钢瓶温度℃	压力(表压力)MPa	钢瓶温度℃	压力(表压力)MPa
40	16	0	13.95
30	15.5	-10	13.45
20	15	-20	12.95
10	14.5	-30	12.4

充氧时的压力与充氧时瓶内的气体温度来衡量。



1、充装前的检查
充装气体前对气瓶进行检查，可以消除或大大减少由以下情况引起的气瓶爆炸事故：用氧气瓶、空气瓶充装可燃气体或用可燃气体气瓶充装氧气、空气；用低压瓶充装高压气体；气瓶存在严重缺陷或已过检验期限，甚至已经评定报废；瓶内混入有可能与所装气体产生化学反应的物质等。

2、永久气体充装量
永久气体气瓶的充装量是指气瓶允许装入气体的最大质量。永久气体气瓶充装量确定的原则是：气瓶内气体的压力在基准温度(20℃）下应不超过其公称工作压力；在最高使用温度（60℃）下应不超过气瓶的许用压力。

3、充装中的注意事项
①气瓶充装系统用的压力表，精度应不低于1.5级，表盘直径应不小于150mm。压力表应按有关规定定期校验。
②装瓶气体中的杂质含量应符合相应气体标准的要求，下列气体禁止装瓶：
a.氧气中的乙炔、乙烯及氢的总含量达到或超过2%（按体积计，下同）或易燃性气体的总含量达到或超过0.5%；
b.氢气中的氧含量达到或超过0.5%；
c.易燃性气体中的氧含量达到或超过4%。
③用卡子代替螺纹连接进行充装时，必须仔细检查确认瓶阀出气口的螺纹与所装气体所规定的螺纹形式相符。
④开启瓶阀时应缓慢操作，并应注意监听瓶内有无异常响动。
⑤充装易燃气体的操作过程中禁止用扳手等金属器具敲击瓶阀或管道。
⑥充气过程中在瓶内气体压力达到充装压力的1/3以前，应逐只检查气瓶的瓶体温度是否大体一致，瓶阀的密封是否良好。发现异常时应及时妥善处理。
⑦向气瓶内充气，速度不得大于8m3（标准状态气体）且充装时间不应少于30min。
⑧用充气排管按瓶组充装气瓶时，在瓶组压力达到充装压力的10%以后，禁止再插入空瓶进行充装。
⑨凡充装氧或强氧化性介质的人员，其手套、服装、工具等均不得沾有油脂，也不得使油脂沾染到阀门、管道、垫片等一切与氧气接触的装置物件上。
充气单位应由专人负责填写气瓶充装记录。充装记录内容至少应包括：充气日期、瓶号、室温（或贮气罐内气体实测温度）、充装压力、充装起止时间、充气过程中有无发现异常现象等．持证操作人员和充气班长均应在记录上签字或盖章。充气单位负责妥善保管气瓶充装记录，保存时间不应少于半年。
4、充装后的检查
充装后的气瓶，应有专人负责；逐只进行检查，不符合要求的，应进行妥善处理。检查内容包括：
①瓶内压力是否在规定范围内；
②瓶内气体纯度是否在规定范围内；
③瓶阀及其与瓶口连接的密封是否良好；
④气瓶充装后，瓶体是否出现鼓包变形或泄漏等严重缺陷；
⑤瓶体的温度是否有异常上升的迹象。



产品特点



汇流排导管采用优质304或316不锈钢管或hpb59-1的黄铜管或紫铜管材质制造；



汇流排设计形式：全自动切换型、半自动切换（龙门架）型、T字型、一字型、单侧式、双侧式等多个形式；



安装操作安全方便；



开放式设计结构，美观、实用、安全，经久耐用，结构合理；



可以预留压力开关接口及扩展接口，方便企业后期因扩大规模而增大用气量使用；



丙烷、丙烯、乙炔、氢气、天然气等可燃性气体配回火防止器；



易维护式气体过滤装置能有效阻挡气体中的灰尘和杂质（减压器本身有过滤设置，也可另外加装过滤器）；



独特的切换阀设计，容易进行主供气瓶组与备用气瓶组的切换使用、压力调整。如选用自动切换汇流排，无需人工进行切换；



氧气汇流排系列将按行业标准进行去油脱脂处理；



出厂前全系列均会进行严格的强度试验及气密性试验，大大提高了产品的可靠性。



使用介质	最大输入压力	输出压力范围	最大输出流量	入口连接螺纹	出口连接螺纹
氧、氮、氩	15Mpa	0.1-1.2Mpa	100Nm3/h	G5/8	M33x2活接
二氧化碳	15Mpa	0.1-1.2Mpa	80-100Nm3/h	G5/8	M33x2活接
氢气	15Mpa	0.1-1.2Mpa	100Nm3/h	W21.8x1/14-LH	M33x2活接
乙炔	2.5Mpa	0.03-0.15Mpa	40Nm3/h	M22*1.5-LH	M33x2活接
丙烷、丙烯	2.2Mpa	0.03-0.15Mpa	40Nm3/h	M22*1.5-LH	M33x2活接
液化气	15Mpa	0.01-0.3Mpa	40Nm3/h	M22*1.5-LH	M33x2活接
